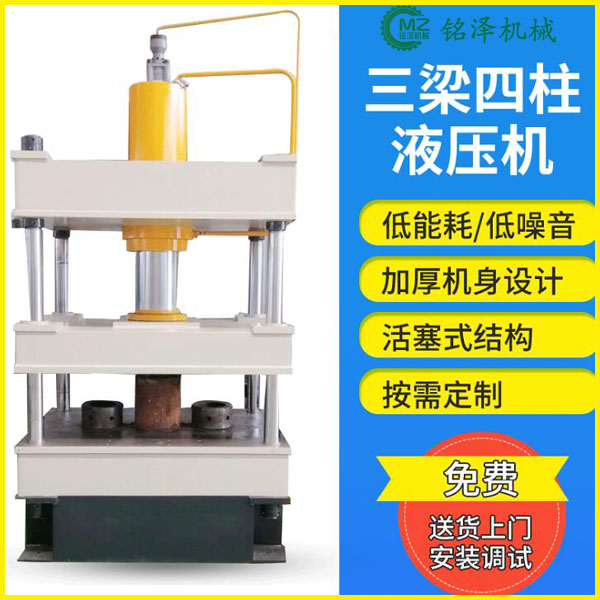

200噸三梁四柱液壓機
型號:Y32-200
壓力:200T
功率:15KW
參考價:3-5萬元
簡介:200t液壓機是一款小型多功能設備,采用三梁四柱式結構,可用於各種可塑材料及金屬材料的成型,擠壓,翻邊,衝壓等,設備性能穩定,價格實惠,通過模具和壓力調整,用於多個行業和領域。
一、產品簡介
200噸三梁四柱液壓機是一款多功能的小噸位成型機, 主要用於金屬薄板零件的拉伸成型、翻遍、彎曲和衝壓等工藝,也可用於一般的壓製工藝。四柱液壓機上橫梁和工作台之間由四根立柱和鎖緊螺母連接成剛性桁架,通過四個調節螺母調整滑塊下平麵與工作台麵之間的傾斜度以及行程,工作台麵設有T型槽,以便安裝模具;滑塊立柱孔裏麵安裝有導套,便於維修更換,孔口還配有防塵圈,保證設備工作時清潔,避免粉塵對立柱造成拉傷。
二、性能特點
1、三梁四柱液壓機的動力控製係統和電控係統是獨立的,采用按鈕集中控製;電氣控製係統使用的是國外PLC可編程控製器,並且可選配;可通過轉換開關實現調整、手動及半自動三種操作方式;頂出行程和滑塊也都通過轉換開關進行操控;
2、可以根據客戶的具體需求以及生產工藝對設備的壓力、速度記憶滑塊行程等進行量身定做調整,也可完美完成頂出工藝、不帶頂出工藝、拉伸工藝三種方式,每種工藝還可以分為定壓和定程兩種選擇;
3、200t四柱液壓機機身為簡單經濟的四柱式結構,有限元件結構分析和優化設計,可以保證在大台麵的情況下均勻受力,滑塊導向為立柱圓柱麵導向,開導套便於維護;
4、液壓控製係統為二通插閥集成係統,主油泵使用YCY14-1B恒功率軸向柱塞泵,用CB-B齒輪泵作為冷卻過濾設備;滑塊主油缸用的是活塞式油缸,原裝進口的U型密封圈對油缸進行密封。
三、技術參數表
型號 | Y32-200T |
公稱壓力(KN) | 200t |
係統壓力 | 31.5 |
工作台尺寸 | 800*800 |
開口高度 | 800 |
滑塊行程 | 400 |
工作速度(mm/s) | 5-12 |
滑塊下行速度(mm/s) | 80-100 |
頂出缸壓力(T) | 40 |
電機功率 | 715 |
以上技術數據僅供參考,在選擇四柱液壓機時,可將要求告知廠家,他們會提供具體的設備配套方案和報價。
四、客戶選購須知
1、用戶要弄清楚設備加工的工件是什麽,對液壓機是不是有特殊要求?同時留有一定餘量,是擴大企業規模後需求;
2、在購買200噸三梁四柱液壓機時,設備公稱壓力必須大於實際工作原理,對工作行程較大的工序,不僅要滿足壓力要求,還要滿足其工作負荷曲線;
3、詢問技術人員200t四柱液壓機的成型次數是否能夠達到要求,這影響到設備的工作效率;
4、對設的工作台麵和行程要了解,不同功能的設備,采用的模具不同,還要考慮更換模具的空間。
五、適用領域
1、用於金屬薄板件的衝壓拉深成形工藝,用在汽車、家電行業中金屬覆蓋件的成形加工;也用於金屬機械零件的成型,主要包括模壓成型、金屬型材的擠壓、冷熱模鍛、自由鍛造等加工工藝;
2、用於粉末製品行業, 如磁性材料、粉末冶金等;例如非金屬材料的壓製成型,如SMC成型、汽車內飾件的熱壓、橡膠製品等;
3、200噸三梁四柱液壓機用於木製品的熱壓成型, 比如植物纖維板材、型材的熱壓加工;以及用於其他壓裝、校正、塑封、壓印等工藝,汽車管材,板材的內高壓成型。
六、怎樣選擇生產廠家
四柱液壓機質量好壞直接影響著生產效率,購買者都想以低價買到性價比高的設備,在谘詢多個廠家後,了解價格、參數及付貨方式等信息,接下來就是選擇製造商了。廠家一般都提供售後服務,從廠家直接購買設備,可節省資金,還不用擔心設備後期的技術故障,因此一定要注意對方是否是液壓機實體生產廠家。

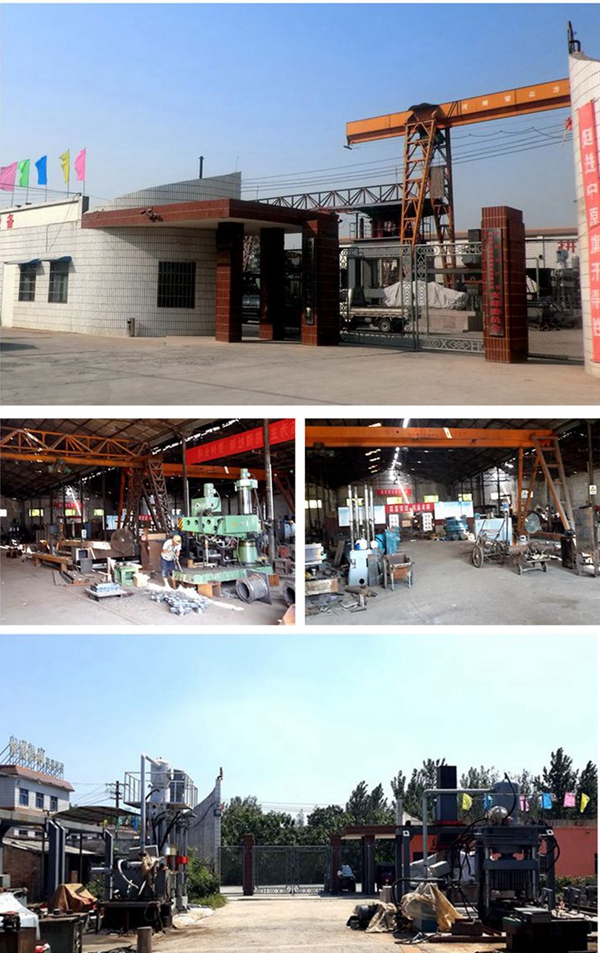

www91建議客戶到廠家去實地考察下三梁四柱液壓機,考察生產規模和實際加工能力,查看200噸設備的外觀設計是否合理,表現噴漆是否均勻、光滑,以外表光滑、無麻點為好;進行現場試機,聽聽是否有異響、是否有機械晃動;將各項功能試一下,看看壓力效果如何,操作是否靈活;運行速度越快生產效率越高,重量在一定程度上可反映出設備是否耐用;密封性直接影響使用和壽命,好的設備不漏油;還需要廠家能夠提供設備的安裝、調試及技術培訓等相關服務,保證設備後期可以穩定運行。
