三梁四柱液壓機是目前使用比較多的機型,要想更好的使用和操作設備,www91需要對它的結構和工作原理有所了解。特別是設備的液壓係統,是影響三梁四柱液壓機性能和質量的關鍵,www91就來介紹設備的結構與工作原理。

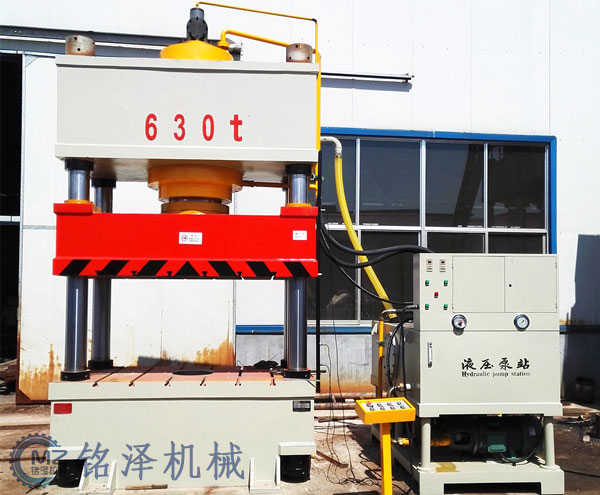

一、設備結構
三梁四柱液壓機由機體、上下橫梁、滑塊、液壓泵站和控製櫃等組成,具體介紹如下:
1、主機為三梁四柱液壓機的機體,采用立式結構,由機身、油缸、限位開關、潤滑裝置等組成,機身是由上梁、滑塊、工作台、立柱、鎖母、導套等組成,滑塊在油缸驅動下沿著四柱上下直線運動;
2、上、下梁、滑塊、工作台麵采用整體鑄鋼件,長時間使用不變形不生鏽;
3、主柱采用45號圓鋼,表麵鍍硬鉻處理,使用不生鏽,滑套采用耐磨鑄鐵,內嵌聚四氟乙烯耐磨材料以防止立柱拉傷並具有良好的抗偏載能力,摩擦副的潤滑采用手搖式注油泵裝置;
4、油缸采用活塞式,密封選用抗老化和密封惟能較好的密封圈,缸體選用45#衍磨管,內孔光潔度好,大型缸體采用45#鍛鋼件,柱塞為45#圓鋼,並進行表麵鍍鉻處理;
5、油管采用冷拔無縫鋼管,經焊接、磨光、酸洗、中和、磷化、清沈、吹幹、上油等工序後進入安裝,管路整齊,高低壓管有明顯的顏色區分,便於維修,通徑大於25通徑均采用法蘭連接,以減少整機漏油的發生。
二、設備工作原理
三梁四柱液壓機油泵把液壓油輸送到集成插裝閥塊,通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔,在高壓油的作用下,使油缸進行運動,利用液壓油來傳遞壓力,液壓油在密閉的容器中傳遞壓力遵循帕斯卡定律。
三梁四柱液壓機液壓係統由動力機構、控製機構、執行機構、輔助機構和工作介質組成,動力機構采用油泵作為動力機構,一般為積式油泵;為了滿足執行機構運動速度的要求, 選用一個油泵或多個油泵;低壓用齒輪泵;中壓用葉片泵;高壓用柱塞泵。
相關文章推薦:四柱液壓機工作原理是什麽,應該如何使用?
通過三梁四柱液壓機結構與工作原理介紹,www91對設備的工作過程有了一個大概的了解,經過簡單的培訓,就可以很輕鬆的操作設備了,做好設備日常的保養維護工作,避免故障的發生。
